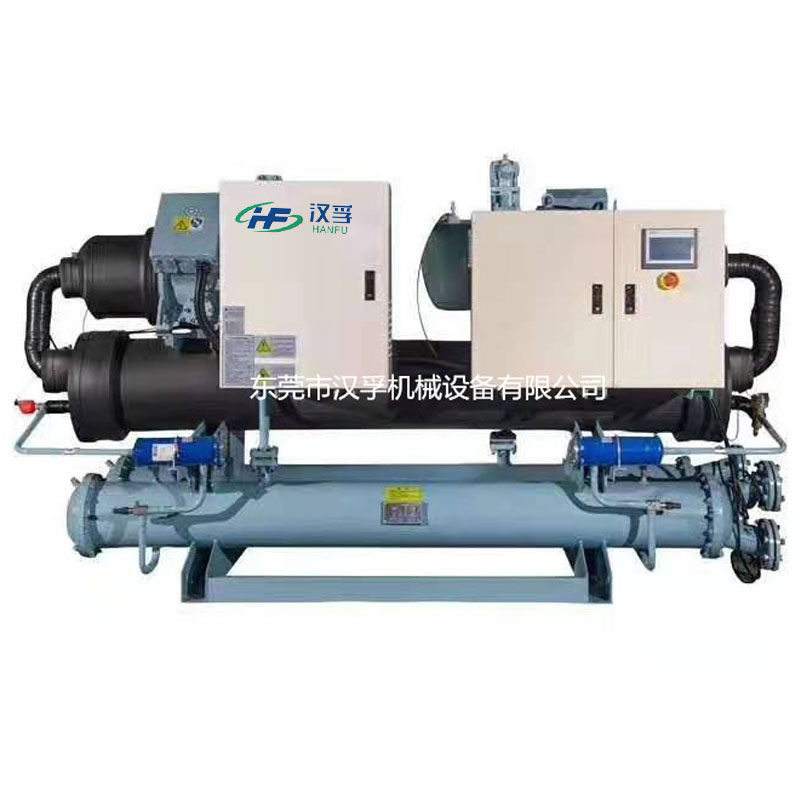

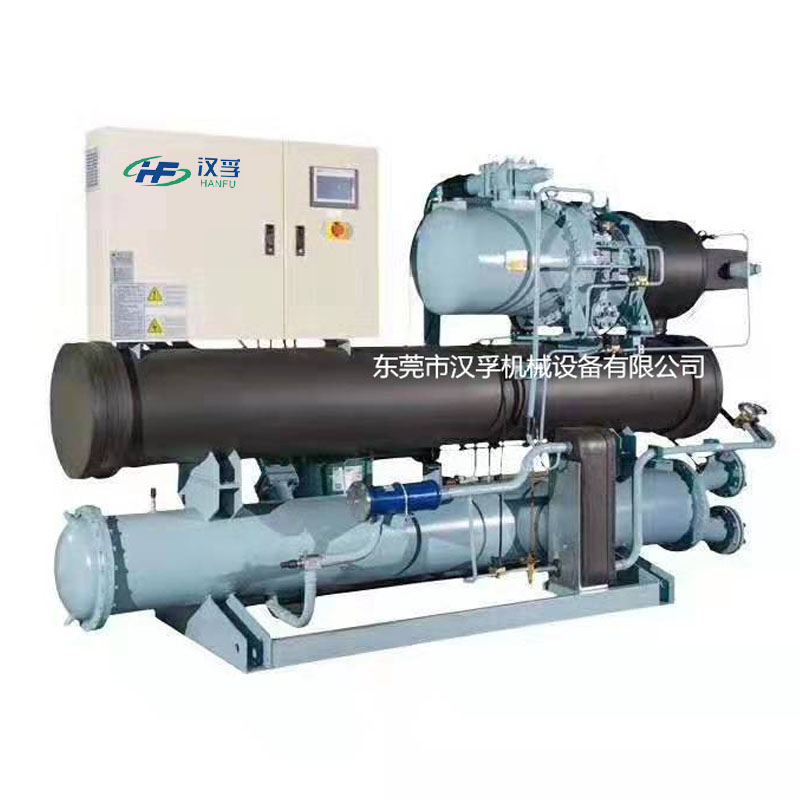

低温水冷式螺杆冷冻机组

1. 产品参数
2. 产品介绍

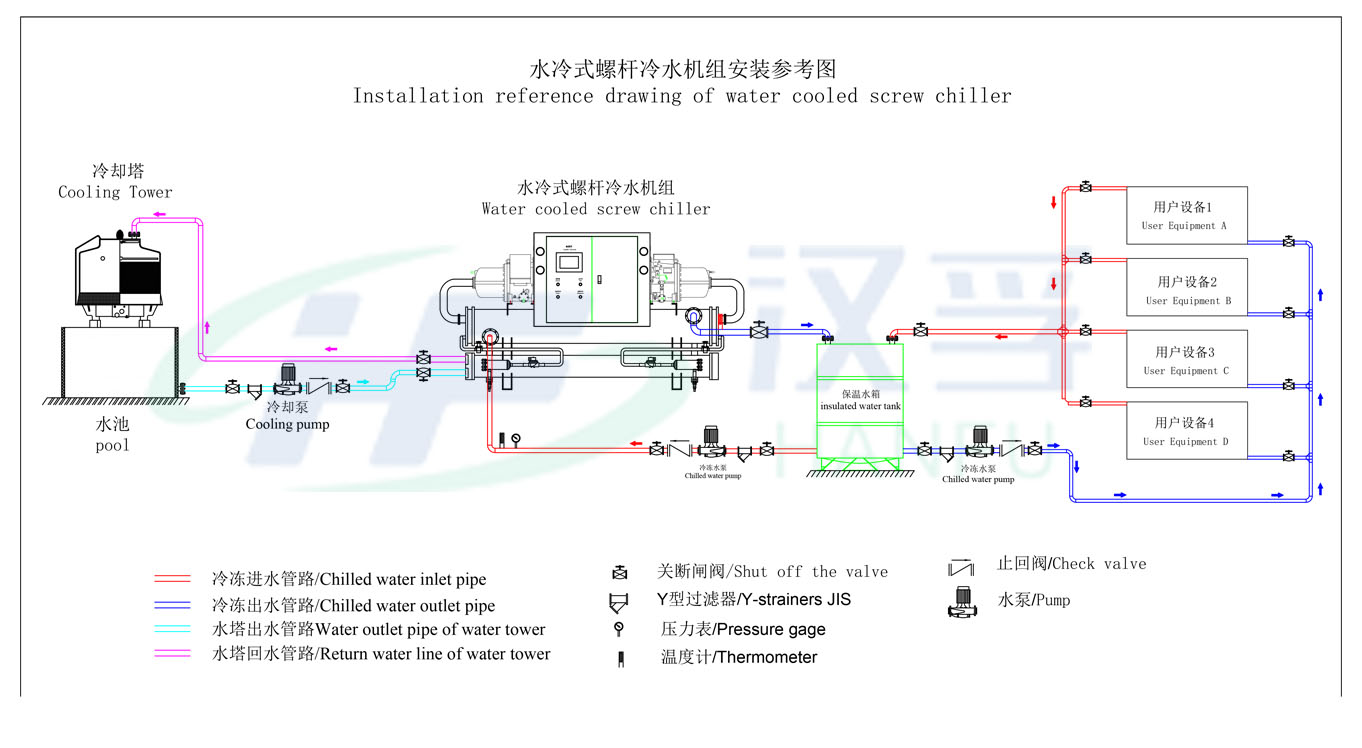

3. 机组连接图
4. 使用案例图

LGW-WL低温水冷螺杆冷冻机组参数表
项目Items                        型号Model				LGF-40WL	LGF-50WL	LGF-60WL	LGF-70WL	LGF-80WL	LGF-90WL	LGF-100WL	LGF-120WL
名义制冷量Rated cooling capacity	温度Temperature	-5℃	KW	135	175	190	230	255	300	350	375
		-10℃		72	93.8	102	124	136	161	186	222
		-20℃		48	63	69	84	92	108	125	149
		-30℃		29.5	41.3	49	60	66	78	90	107
输入总功率/Input Power			KW	30	38	42	51	56	63	73	88
最大运行电流/Current			A	91	121	128	153	171	193	220	268
电       源/Power				3PH-380V-50HZ(200V/220V/415V   50HZ/60HZ)
制冷剂Refrigerant	名称/Name			R22/R404A
	充注量     Charge Amount		kg	28	36	43	50	58	65	72	86
	控制方式     Control method			外平衡感温式热力膨胀阀     External balance temperture thermal expansion valve
压缩机Comprassor	类型/Type			半封闭螺杆式/Semi-hermetic screw
	功率/Power		KW	30	38	42	51	56	63	73	88
	启动方式/Start method			Y-△
	能量调节范围		%	0-25-50-75-100
蒸发器Evaporator	类型/Type	温度/Temperature		干式壳管式(不锈钢板式蒸发器)     Shell and tube(stainless steel plate evaporator)
	冷冻液量Frozen liquid	－10℃	m3/h	12.4	16.1	17.5	21.3	23.4	27.7	32	38.2
		－20℃		8.3	10.8	11.9	14.4	15.8	18.6	21.5	25.6
		－30℃		5.1	7.1	8.4	10.3	11.3	13.4	15.5	18.4
	水阻力     Water resistance		KPa	32	35	38	42	42	45	40	43
	进出水管径Diameter		Inch	3"	3"	3"	3"	4"	4"	4"	5"
冷凝器Condenser	类型/Type			壳管式/Shell and tube
	冷却水量Frozen water		m3/h	25	32.3	35.5	43.3	47.5	60	65	77
	水阻力     Water resistance		KPa	42	42	45	43	43	45	48	46
	进出水管径Diameter		Inch	3"	3"	3"	3"	4"	4"	4"	5"
安全保护装置                           Security   protection				压缩机电机过热保护，机组超载保护装置，高低压力保护装置，防冻保护装置，电源逆相/缺相保护，排气温度保护，超温保护，可熔栓，水流开关   Compressor motor overheating protection,overload protection device unit,hiah   and low pressure protection device,anti-freezing protection devices,power   reverse phase/phase protection,exhaust temperature protection,flow switches
机械尺寸Mechanical Dimensions	长（A）/length		mm	2500	2500	2500	2500	2500	2900	2900	2900
	宽(B)/width		mm	1000	1000	1000	1000	1000	1050	1050	1050
	高(C)/Height		mm	1300	1300	1300	1300	1300	1400	1400	1400
机械重量/Machinery   Weight			kg	920	1100	1250	1600	1850	1900	2100	2550
运行重量/Run weight			kg	1050	1260	1430	1850	2150	2200	2400	2750
备注：    工作范围：冷冻水进出水温差：3℃至8℃；冷却水温度范围：18℃至30℃；               冷却水温度范围：18℃至30℃；冷却水进出水温差：3.5℃至10℃。                        以上可根据客户要求来生产定做。                                                                                                                           上述规格参数尺寸如有变更，恕不另行通知。     Notes:     1. Rated cooling capacity is based on: chilled water inlet and outlet   temperature difference: 3 ℃ to 8 ℃.        Cooling water temperature range:   18 ℃ to 30 ℃;                                                                         2. cooling water inlet and outlet temperature difference: 3.5 ℃ to 10   ℃.        These models above can be   customized according to customers’ requirements.        Specifications and dimensions   above are subject to change without notice.

低温冷冻机组

汉孚低温冷水机优点：

●  主机精选欧、美全新世界名牌压缩机，制冷效率高，低噪音低，节省电能，安全稳定，环保耐用。

●汉孚低温冷冻机控制电气采用国际品牌控制电器，保证机器工作稳定，寿命长久，安全可靠。

●  知名品牌低温泵，大排量，低能耗，省电耐用，扬程和泵体材质可选配。（可根据要求选购）

●    知名品牌低噪音外转子风机或轴流风机,噪音低,风量大，省电环保耐用。

●  配备精密式数显温度控制器，操作方便，简单直观。能精确控制水温±1℃，设定温度范围 5 ℃~-40 ℃，可直接分析机组的运行状况。(可根据用户要求配置控制系统。)

●  本风冷式低温冷水机标配水箱盘管式蒸发器（可选不锈钢板式蒸发器或干式壳管式蒸发器），清洗维护方便快捷。

●  此低温水冷机组冷凝器采用高效能壳管式换热器（可选配不锈钢板式换热器），内置高效换热齿牙管，设计合理，换热效果良好；

●  低温风冷式冷冻机组采用高效防腐散热器，由高效防腐的散热铝箔加上高效的螺纹换热的螺纹铜管组成，制造时采用二次翻边翘片机械涨管工艺和先进换热器生产线，保证优质高效环保节能。

●  静电喷塑外壳，欧化设计，美观大方，外表板采用快速拆装形式，方便使用和维护。

●  机组可根据客户要求量身定做。
